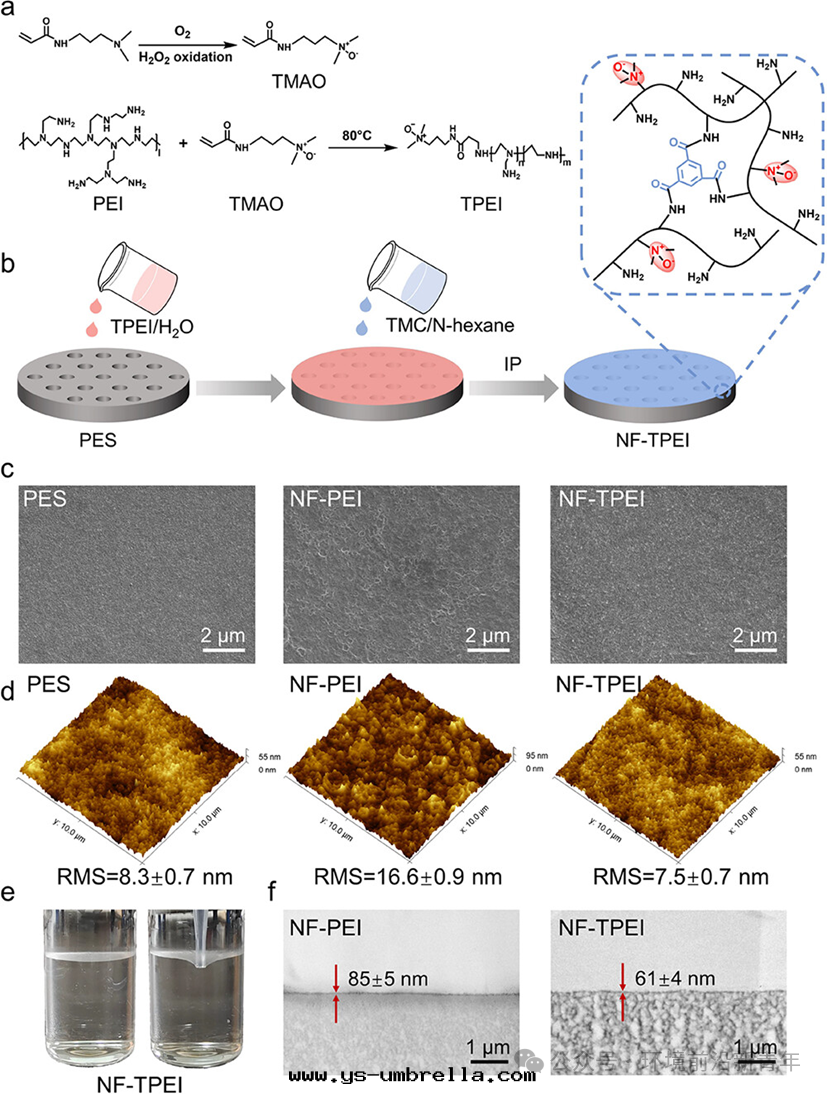

利用FTIR和XPS对膜的官能团和元素組成进行了系統表征。如Fig.2a所示，與原始PES膜相比，NF-PEI和NF-TPEI膜都在3388和1649 cm-1處出現了两个新峰，分别歸因于-CO-NH-基团的N-H伸縮振動和C=O伸縮振動。結果證實了通过IP工藝成功形成PA层。Fig.2b顯示了膜的O 1s、N 1s、C 1s和S 2p的XPS峰。與PES膜相比，由于PA层的存在，NF-PEI和NF-TPEI膜都表現出額外的N1s峰和减弱的S 2p峰。此外，解卷積XPS光譜和元素分析證明了NF-TPEI膜中N-C-O和C-N物質的形成。上述結果表明在PES基材上成功構建了两性離子PA层。膜表面的親水性通过水接觸角来表征(Fig.2c)。與NF-PEI膜的水接觸角(74.4±1.2)相比，NF-TPEI膜的水接觸角下降到60.4±0.4，表明NF-TPEI膜的表面親水性更高。这是由于NF-TPEI膜表面存在大量的N-氧化物两性離子，並且每个N-氧化物两性離子在第一水合层中被大約28个水合水分子包圍。改进的親水性可以通过排斥污染物附着来促进膜的防污能力。如Fig.2d所示，在pH值为3.0-10.0的範圍內，通过表面zeta電位測量研究了NF-PEI和NF-TPEI膜的表面電荷特性。顯然，两種納濾膜的電位随着pH值的增加而降低，这歸因于去質子化作用的增強。此外，两種膜在pH=7.0时都顯示負電勢，这表明表面带負電荷。为了研究膜的孔結構，測試了NF膜的分子量截止值(MWCO)，如Fig.2e所示。與NF-PEI膜相比，NF-TPEI膜的MWCO從311 Da增加到17k Da。如Fig.2f所示，NF-TPEI膜的相應平均孔徑約为1.34 nm，大于NF-PEI膜的平均孔徑(0.29nm)，这有助于提高染料/盐分離的膜選擇性。如Fig.2g所示，PEI和TPEI在水中的擴散系數分别为1.4837x10-9和0.7041x10-9 m2s-1。分子動力學模拟表明，TPEI從水相向有機-水界面的擴散比PEI慢。從热力學角度来看，低擴散系數主要歸因于水相中TPEI的限制，水和TPEI之間相互作用能的絕对值(△E(TPEI-water)= -168.4 kcal mol1)明顯高于PEI(△E(PEI-water)=-79.0 kcal mol-1)(Fig.2h，i)。由于每个TMAO氧平均與水分子形成2.5个氫鍵的事實，在TPEI和水之間存在強烈的相互作用，这顯著阻礙了胺反應物的擴散速率。此外，TPEI的氨基和TMAO之間的空間位阻效應大大降低了與TMC的碰撞概率，從而减慢了與TMC的聚合速率。由于上述因素的協同效應，TPEI缓慢擴散到有機-水界面，並執行更温和的IP过程，從而導致更薄、更光滑和更疏松的PA层。

2.膜分離性能

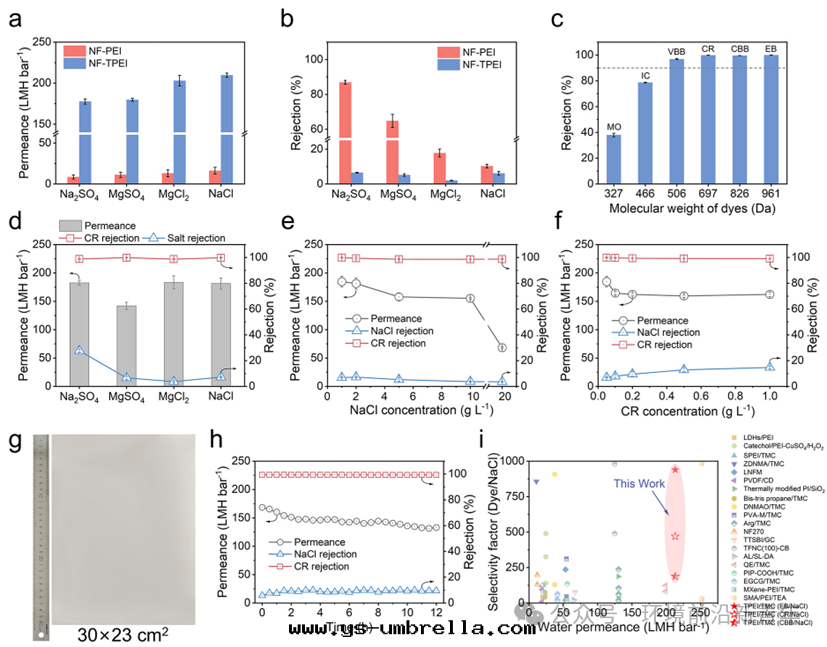

Fig. 3a、b顯示了NF-PEI和NF-TPEI膜对单一溶質盐溶液(Na₂SO₄、MgSO₄、MgCl₂和NaCl)的分離性能。與NF-PEI相比，NF-TPEI膜表現出超高的滲透率(177.5-209.6 LMH bar-1)和較低的盐截留率，这表明松散的膜結構增強了傳輸性能。此外，NF-TPEI膜表現出Na₂SO₄ (6.5%)> NaCl (6.1%)> MgSO₄ (5.1%)> MgCl₂(2.0%)的盐排斥順序，这與带負電荷的松散NF膜的典型行为一致。選擇不同的染料(VBB、CR、CBB、EB、IC和MO)来进一步評估NF-TPEI膜處理染料廢水的效率。如Fig. 3c所示，NF-TPEI膜顯示出对带負電荷的染料(CR:99.8%，CBB: 99.5%，EB: 99.9%)的令人印象深刻的截留率和对带正電荷的染料(VBB: 96.9%)的高截留率。通常，染料分子往往通过其芳环之間的疏水相互作用形成簇或聚集体，这有助于納濾膜實現对染料的高截留率。值得注意的是，NF-TPEI膜对分子量大于500 Da的染料實現了高截留率(> 90.0%)，表明其在染料/盐分離中的顯著潛力。此外，NF-TPEI膜对硫酸鍊黴素也表現出98.4%的高去除效率，这證明了NF-TPEI在含抗生素廢水處理中的潛在應用。此外，在含有CR(0.05 g L^-1)和不同盐(2.0 g L^-1)的混合物进料下，进一步評估了NF-TPEI膜的染料/盐分離能力(Fig. 3d)。NF-TPEI膜对各種染料/盐混合物表現出高滲透性和优异的染料/盐分離選擇性(S)。值得注意的是，对于四種不同的混合物，CR的截留率都在98.5%以上，S (CR/MgSO₄)高达675.2，表明NF-TPEI膜具有优异的分子篩性能。如Fig. 3e所示，當CR浓度固定在0.05 g L^-1时，膜滲透率随着盐浓度的增加而逐漸降低。在高盐浓度条件下，滲透壓增加，導致有效驅動力降低。典型地，染料分子傾向于在水溶液中形成簇，而增加的盐浓度可以减輕染料分子的聚集。因此，分散良好的染料分子更容易被膜孔吸收，從而導致滲透率相應降低。因此，由于綜合因素，觀察到滲透率顯著下降。同时，NaCl截留率從6.9%略微下降到3.6%，Na₂SO₄截留率從29.2%下降到6.3%，这歸因于过量盐引起的浓差极化增強以及膜介電双電层的劣化。Fig. 3f说明了增加CR浓度对膜分離性能的影響，同时保持固定的NaCl浓度为1.0 g L^-1。随着鉻浓度的增加，膜滲透率從184.7 LMH bar?1略微下降到大約162.2 LMH bar^-1的穩定值。这主要歸因于較高浓度的CR，其傾向于吸附到膜表面並形成吸附层。該吸附层不僅導致滲透性下降，而且增加了对NaCl的排斥(從6.9%增加到14.7%)。即使在較高的染料浓度下，CR的去除率仍保持在較高的水平(> 99.0%)。總之，所制備的NF-TPEI膜實現了对染料/盐混合物(包括一價和二價盐)的快速有效分離。除了分離性能，材料的可擴展性对于實際應用也至關重要。本研究中用于制備LNF膜的IP工藝简单易行，能夠在實验室規模制備大面積NF-TPEI膜(30 × 23 cm²，Fig. 3g)。真正的紡织廢水包含复雜的成分，包括具有高色度和生物毒性的染料和重金屬，以及在整个制造过程中使用的一系列添加劑。通过混合主要污染物(0.2 g L^-1 CR、1.0 g L^-1 NaCl、0.01 g L^-1 CaCl₂、0.001g L^-1 K₂Cr₂O₇，pH = 9)配制模拟廢水，以研究膜的分離性能(從大面積NF-TPEI膜上切下15.9 cm²的碎片)。在12小时的納濾过程中，NF-TPEI膜表現出高于130.0 LMH bar^-1的滲透率，对CR的截留率为99.3%，对NaCl的截留率为10.0%(Fig. 3h)，这證明了從含盐紡织廢水中分離染料/盐的巨大潛力。與之前報道的高级LNF膜(Fig. 3i)相比，NF-TPEI膜表現出了卓越的分離性能。

3.防污性能

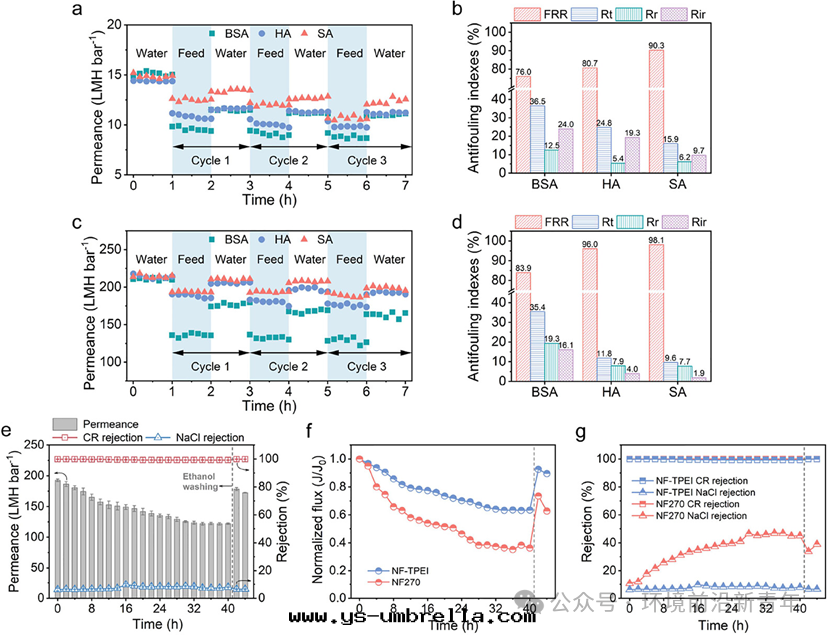

为了評估納濾膜的防污性能，使用BSA、HA和SA作为模型污染物来測量水滲透性的时間依賴性。Fig. 4a,c分别顯示了NF-PEI和NF-TPEI膜在过濾水或污染物溶液时的滲透率。在與不同的污染进料溶液接觸时，污染物不可避免地沉積在膜表面，導致膜滲透性降低。與HA和SA溶液相比，在被BSA溶液污染後，膜滲透性的降低更明顯，这歸因于BSA对吸附到膜表面上的更高親和力。經过三次过濾循环，在用去離子水清洗以去除污垢後，膜的滲透性恢复到不同程度。值得注意的是，與NF-PEI膜(BSA: 76.0%，HA: 80.7%，SA: 90.3%)相比，NF-TPEI膜对不同污染物进料溶液(BSA: 83.9%，HA: 96.0%，SA: 98.1%)表現出顯著更高的FRR(Fig. 4b,d)。这主要歸因于NF-TPEI膜表面豐富的氮氧化物两性離子官能团，通过與自由水分子結合形成连續的水合殼层，從而有效地抵抗污染物。此外，带負電荷的膜表面通过静電排斥阻礙了污染物的吸附，低的膜表面粗糙度将为污染物粘附提供較小的接觸面積。低的Rir和高的FRR表明NF-TPEI膜具有优异的抗污染性能，这将縮短膜清洗頻率和延长膜寿命。染料的高截留率和盐的低截留率是膜分離含盐紡织廢水的關鍵挑戰。Fig. 4e顯示了在超过40小时的连續操作过程中NF-TPEI膜的滲透率和截留率的變化。在整个實验过程中，CR和NaCl的去除效率始終保持穩定，这表明膜的選擇性层保持了其完整性，沒有任何明顯的缺陷。为了突出NF-TPEI膜的进步，使用CR/NaCl混合溶液作为进料，記录了NF-TPEI膜和商用NF270膜的歸一化通量和截留率，如Fig. 4f,g所示。

結論展望

本工作合成了三甲胺N-氧化物基聚乙烯亞胺(TPEI )，並用于通过IP法制備高效防污LNF膜。由于TPEI胺反應物的低擴散速率和改變的化學結構，形成了薄的、松散的和光滑的聚酰胺层。得益于松散的結構和带負電荷的表面性質，NF-TPEI膜表現出213.0 LMH bar?1的卓越純水滲透率、优异的染料截留率(CR: 99.8%、CBB: 99.5%、EB: 99.9%)和优异的染料/NaCl選擇性(CR/NaCl: 469.5、CBB/NaCl: 187.8、EB/NaCl: 939.0)，优于大多數報道的LNF膜。此外，两性離子型TPEI胺反應物增強了膜的水合能力，導致了強有力的防污性能。與商業NF270膜相比，NF-TPEI膜在納濾过程中对有機染料和無機盐的混合物表現出顯著优异的分離性能，同时具有优异的再生能力。这項工作不僅为高性能膜的制備提供了一種简单有效的方法，而且在有機污染物的水處理方面也有着廣闊的前景。
