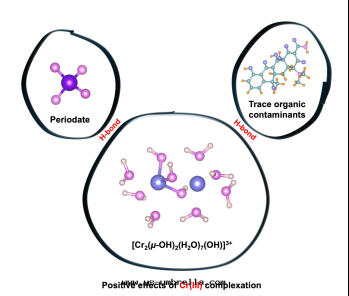

图片摘要

成果简介

      近日，山東大學环境科學與工程學院高明明团队在环境領域著名學術期刊《Journal of Hazardous Materials》上發表了题为“Establishing a chromium/periodate advanced oxidation process for trace organic contaminants removal: The positive effect of Cr(III) complexation”的論文。該研究構建了一種具有高效選擇性的高级氧化工藝，利用廢水中殘余Cr(III)活化高碘酸盐（PI）（Cr(III)/PI体系）實現水溶液中微量有機污染物（TrOCs）的快速去除。研究發現，低浓度Cr(III)不僅能夠通过絡合作用高效活化PI，還能顯著提升TrOCs降解的效率與選擇性，其作用力主要来源于Cr與降解目标物、PI間的氫鍵和範德華力。这項研究首次強調了Cr(III)絡合对催化反應的正面效應，並在實際廢水中展現出良好的應用潛力，为“以廢治廢”提供了創新思路。

图文導读

Cr(III)/PI体系中低浓度TC的降解情况

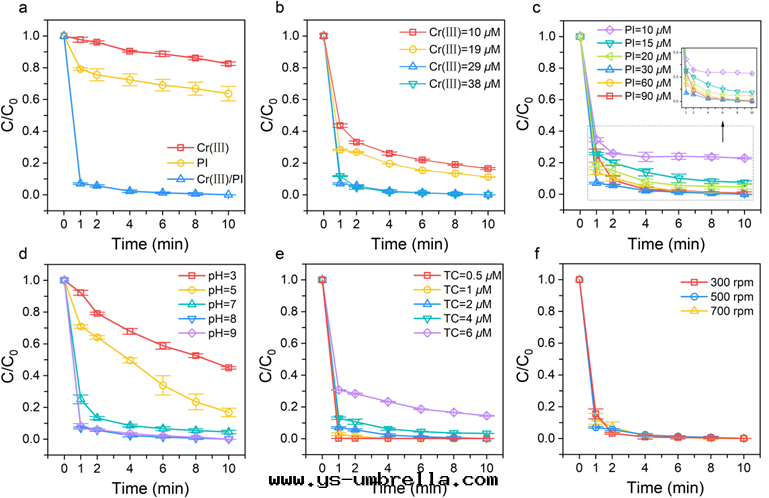

图1. Cr(III)/PI体系中TC去除性能及影響因素

考慮到中國工業廢水中總Cr和Cr(VI)的最高排放浓度分别为1.5 mg/L和0.5 mg/L，我们評估了在Cr(III)浓度低于29 μM（即1.5 mg/L）条件下激活PI的可行性。在含29 μM Cr(III)和30 μM PI的Cr(III)/PI体系中，2 μM TC能夠在8分鐘內被快速且完全降解（图1a）。當Cr(III)/PI体系中Cr(III)和PI浓度分别降低时（图1b、1c），TC去除率下降，但即使Cr(III)或PI浓度降至10 μM，仍可在10分鐘內實現約80%的TC去除率。pH优化結果顯示，TC去除在中性条件下（pH 7–8）顯著加快，因此Cr(III)/PI体系在pH 8下的优异性能尤其适合工業廢水深度處理。TC降解速率随浓度降低而提高，顯示出該体系在低浓度TC去除方面的明顯优勢。通过改變轉速分析低浓度TC的去除效果，發現TC去除率随轉速改變影響不大，即傳質对TC去除的影響相对較小（图 1f）。这些現象表明，Cr(III)/PI体系在TrOCs降解中具有顯著优勢。

活性物質與産物分析

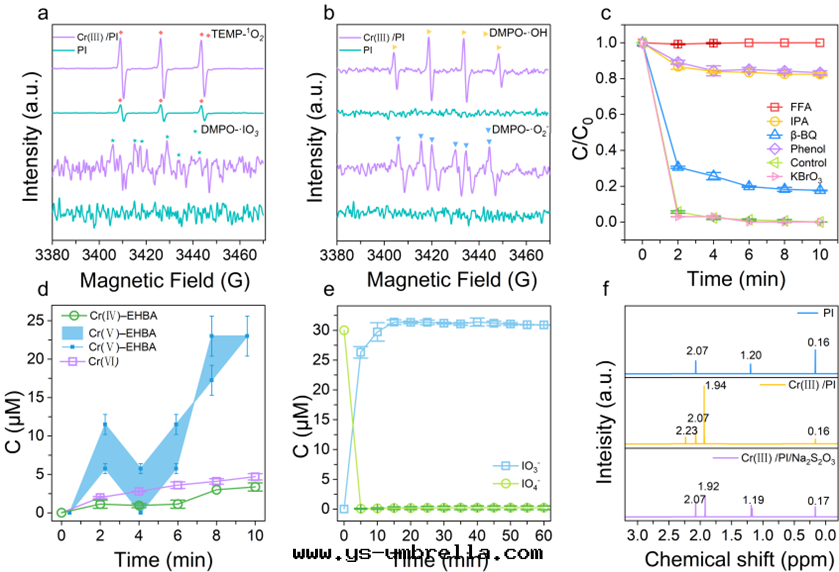

图 2. (a) (b) 主要活性物質的檢測；(c) 猝滅實验；(d) Cr(IV)、Cr(V)和Cr(VI)的浓度變化；(e) IO4–和IO3–的浓度變化；(f) 1H NMR譜

      在Cr(III)/PI系統中存在1O2、?IO3、?OH和?O2?等活性物質（图2a和2b）。通过猝滅實验研究了活性物質对TC降解的相对貢獻（图2c），得出1O2是TC去除的主要活性物質。对Cr(III)/PI体系的反應産物进行分析觀察到，Cr(III)主要被氧化为Cr(V)（图2d）。同时，Cr(VI)的浓度略有增加，但在反應10分鐘後僅为4.7 μM（0.24 mg/L），遠低于Cr(VI)允許的最大浓度水平（0.5 mg/L）。與此同时，幾乎所有的IO4?迅速被還原为IO3?（图2e）。Cr(V)是不穩定的，在Cr(III)內殼层会發生歧化反應，生成1O2和?O2?。因此，Cr(V)浓度出現了明顯的波動，然而Cr(VI)並未積累，相反，Cr(V)浓度在4分鐘後有所上升，可能的原因是Cr(VI)與生成的H2O2之間的氧化還原反應。基于上述分析和先前的研究，可以推測由于这些复雜的氧化還原反應，Cr(III)/PI体系可能会在长时間內保持热力學非平衡狀态。

相互作用與反應路徑

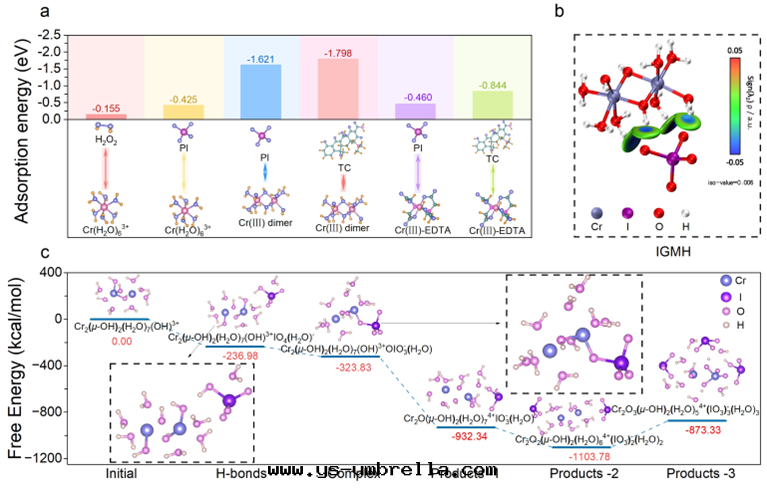

图3. (a) 不同体系的吸附能；(b) IGMH；(c) Cr(III)/PI体系的相对自由能分布及反應路徑

值得注意的是，Cr(III)與PI之間的氧化還原反應出乎意料地迅速。我们进一步探讨了Cr(III)與PI之間強相互作用的原因。

首先，利用¹H NMR譜分析了Cr(III)/PI体系中氫鍵（H-bonds）的形成。其次，通过DFT計算得到了Cr(III)與PI之間的吸附能（图3a），进一步揭示了Cr(III)與PI的相互作用機制。在不同pH条件下，PI與[Cr₂(μ-OH)₂(H₂O)₆(OH)]³⁺（pH 7–9）的吸附能为?1.621 eV，而PI與Cr(H₂O)₆³⁺（pH ≤ 4）的吸附能为?0.425 eV。进一步基于Hirshfeld分区的獨立梯度模型（IGMH）計算（图3b）顯示，氫鍵和範德華力是主要作用力。这些較高的吸附能和相互作用力表明，在近中性条件下，Cr(III)與PI具有強烈的絡合趨勢。

此外，通过DFT分析了Cr(III)與PI的反應路徑（图3c）。結果顯示[Cr₂(μ-OH)₂(H₂O)₆(OH)³⁺與IO₄(H₂O)^–可自發生成氫鍵絡合物[Cr₂(μ-OH)₂(H₂O)₇(OH)]³⁺·IO₄(H₂O)^–（H-bonds），这一結果與實验中氫鍵的檢測相吻合。随後，PI自發地與Cr(III)內殼层中的水分子發生交换（图3c）。在經曆两次氧化還原反應後，Cr(V)絡合物[Cr₂O₂(μ-OH)₂(H₂O)₆]⁴⁺(IO₃^–)₂(H₂O)₂的能量最低（?1103.78 kcal/mol），表明Cr(III)與PI之間具有強烈的氧化還原傾向，易生成Cr(V)。然而，进一步生成Cr(VI)絡合物[Cr₂O₃(μ-OH)₂(H₂O)₅]⁴⁺(IO₃^–)₃(H₂O)₃所需的能量較高（?873.33 kcal/mol），这也解釋了Cr(III)/PI体系中Cr(VI)累積較低的原因。

綜上分析表明，強相互作用力最初在Cr(III)/PI体系中起到“觸發”作用，使Cr(III)與PI絡合；随後，生成的Cr(III)/PI絡合物經曆水分子交换和快速的內殼层氧化還原反應，從而沿着热力學最优反應路徑进行。

Cr(III)與典型TrOCs的相互作用及降解性能

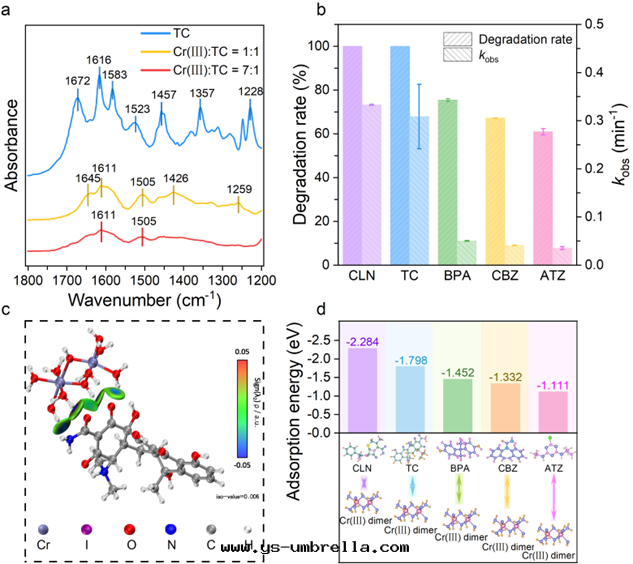

图4. (a) TC與Cr(III)/TC的FTIR光譜；(b) Cr(III)/PI 体系中CLN、TC、BPA、CBZ和ATZ的降解速率及拟一级速率常數(k_obs)；(c) [Cr₂(μ-OH)₂(H₂O)₇(OH)]³⁺與TC的IGMH；(d) [Cr₂(μ-OH)₂(H₂O)₇(OH)]³⁺與CLN、TC、BPA、CBZ、ATZ的吸附能

Cr(III)/PI体系对低浓度TC的去除表現出較高的選擇性。为探究Cr(III)與TC的絡合作用，采用FTIR光譜分析其相互作用。顯然，在加入Cr(III)後特征峰發生了明顯變化。这表明，Cr(III)與TC之間形成了氫鍵絡合物。随後，¹H NMR結果进一步證實了TC在絡合後氫原子的化學环境發生了改變（图S9）。

通过理論計算評估了Cr(III)與TC之間的作用力。[Cr₂(μ-OH)₂(H₂O)₆(OH)]³⁺與TC的吸附能計算值为?1.798 eV（图4d），表明二者之間存在較強相互作用。基于IGMH的計算进一步揭示了Cr(III)與TC之間氫鍵和範德華力是主要作用力。这些較強的相互作用力是Cr(III)/PI体系在TC去除中表現出高選擇性的主要原因。

为了进一步證明有機污染物的去除效率與其和Cr(III)相互作用力之間的關系，在相同初始浓度为2 μM的条件下，分别在Cr(III)/PI体系中考察了头孢氨苄（CLN）、双酚 A（BPA）、卡馬西平（CBZ）和阿特拉津（ATZ）的降解（图4b）。同时，還分别計算了它们與[Cr₂(μ-OH)₂(H₂O)₆(OH)]³⁺的吸附能（图4d）。顯然，它们的一级降解動力學參數與計算得到的吸附能呈正相關關系（图S13）。这表明，在污染物浓度較低的情况下，污染物與Cr(III)二聚体之間的相互作用力成为影響降解速率的關鍵因素。此外，吸附能的計算還为評估Cr(III)/PI体系的選擇性提供了參考。

Cr(III)/PI体系在复雜水体中的性能評估

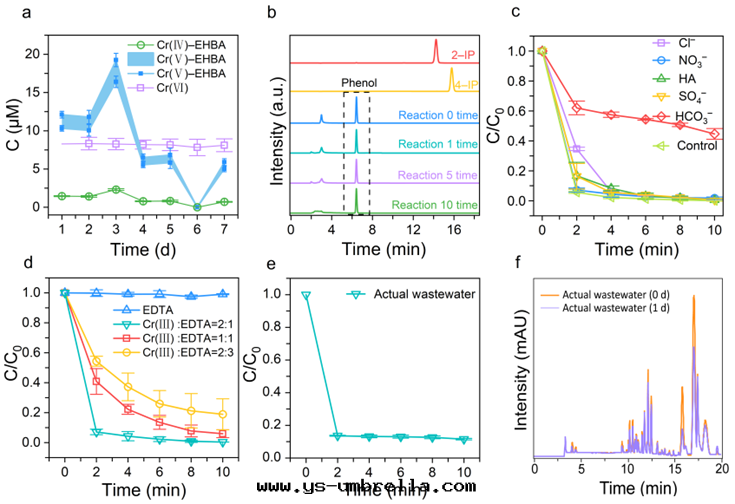

图5.(a) Cr(IV)、Cr(V)和Cr(VI) 的浓度；(b) HOI 物質的檢測；(c) 陰離子（NO₃^–、SO₄^2–、Cl^–和HCO₃^–以及腐殖酸（HA）的影響；(d) EDTA对Cr(III)/PI 体系中 TC 去除的影響；(e) 實際廢水中TC的降解；(f) Cr(III)/PI 体系中加入TC 1天後實際廢水的MS光譜

我们在加入PI後连續7天監測了Cr(III)的價态變化（图5a）。結果顯示Cr(IV/V)與Cr(III)之間發生了相互轉化，而沒有进一步被氧化为Cr(VI)。我们此前的研究指出，Cr與OH基团之間的可切换電子轉移導致了Cr價态的持續轉變。因此，我们在Cr(III)/PI体系中檢測了吸附态?OH (?OH_ads)和表面态?OH (?OH_suf)（图S10）。通过分析檢測排除了有毒碘物種的生成。同时共鑒定出TC的26種中間体，提出4条降解路徑，並对降解産物进行了毒性檢測。分析了陰離子以及有機配体（EDTA）共存物質影響，在干擾物質存在的情况下，仍然保持較高的降解效果。在實際廢水中，Cr(III)/PI体系仍保持了較高的TC去除效率（图5e和S24）。與此同时，幾乎所有共存有機污染物也被協同降解（图5f和S19-S23）。因此，Cr(III)/PI体系在實際环境中展現了作为廢水深度處理技術的應用潛力。

本研究構建了以Cr(III)激活PI的高级氧化体系（Cr(III)/PI），在中性条件下實現了TrOCs的快速降解。實验與理論計算表明，¹O₂是主要活性物種，Cr(III)與PI通过氫鍵和範德華力形成絡合物，促进了水交换和快速的內殼层氧化還原反應。Cr(III)與有機污染物的絡合作用顯著提高了該体系的選擇性。毒性評估排除了Cr(VI)的累積風險，且体系对共存離子具有良好耐受性，並在實際廢水中仍表現出高效的去除效果。本研究揭示了Cr(III)絡合作用对催化性能的正面效應，为含鉻廢水的深度處理提供了一種简便可行的新思路。
